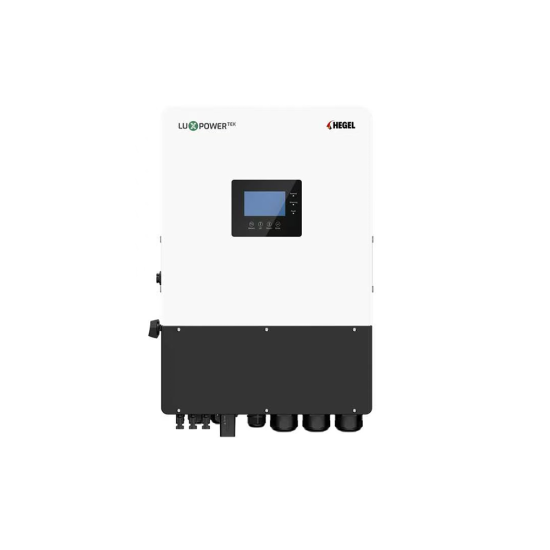

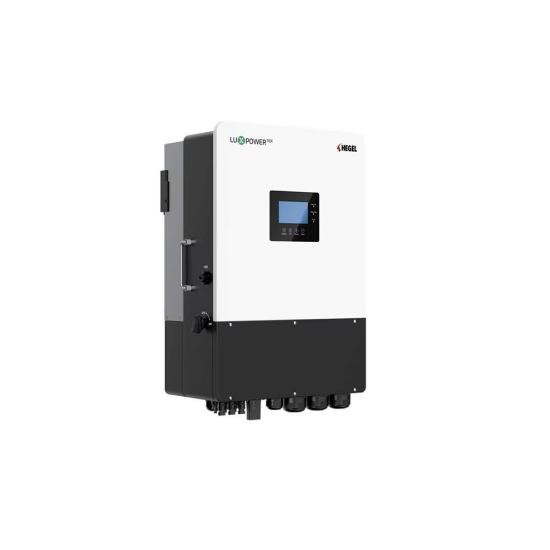

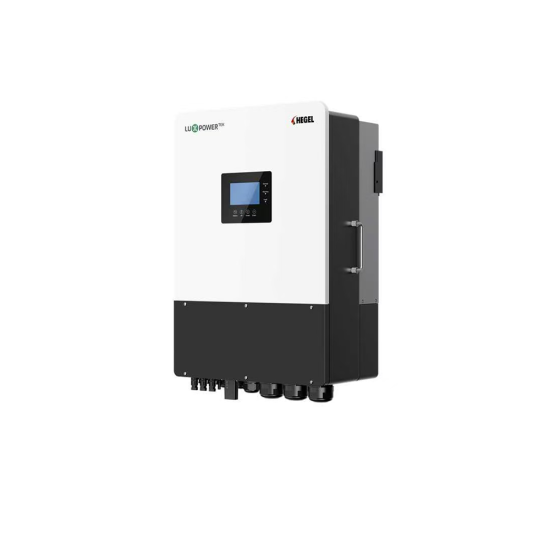

15KW 3 FAZ HİBRİT İNVERTER

15kW 3 Faz Hibrit İnverter, hem güneş panellerinden gelen enerjiyi yöneten hem de bu enerjiyi bataryalarda depolayabilen, endüstriyel veya büyük konut ihtiyaçları için tasarlanmış akıllı bir enerji merkezidir.

TEKNİK ÖZELLİKLERİ
Giriş Özellikleri (PV)
Maks. PV Giriş Gücü: 22500 W

Nominal PV Giriş Voltajı: 690 V

MPPT Giriş Sayısı: 3 / (1:1:1)

Maks. PV Giriş Voltajı: 1000 V

MPPT Voltaj Aralığı: 200 – 900 V

Başlangıç Voltajı: 100 V

MPPT Başına Maks. PV Giriş Akımı: 20 / 20 / 20 A

MPPT Başına Maks. PV Kısa Devre Akımı: 25 / 25 / 25 A

Batarya ve Şarj Özellikleri

Maks. Şarj/Deşarj Akımı: 250 A

Maks. Şarj/Deşarj Gücü: 12000 W

Li-ion Pil Şarj Stratejisi: BMS ile kendi kendine adaptasyon

AC Çıkış ve Giriş Özellikleri

Nominal AC Voltajı: 3L / N / PE, 230 / 400 Vac

Nominal AC Frekansı: 50 / 60 Hz

Nominal AC Çıkış Gücü: 15000 W

Nominal AC Çıkış Akımı: 21.70 A

Maks. AC Giriş Akımı: 27.1 A

Güç Faktörü (PF): 0.99 (0.8 öncülden 0.8 ardıla ayarlanabilir)

THDi (Toplam Harmonik Bozulma): < 3%

Maks. Sürekli AC Geçiş Akımı: 50 A

Jeneratör (GEN) Özellikleri

Nominal GEN Voltajı: 3L / N / PE, 230 / 400 Vac

Nominal GEN Frekansı: 50 / 60 Hz

Nominal GEN Giriş Akımı: 30 A

Nominal GEN Giriş Gücü: 20700 W

Nominal Çıkış Gücü: 5000 W (PV + Batarya)

Nominal Çıkış Voltajı: 3L / N / PE, 230 / 400 Vac

Nominal Çıkış Akımı: 21.70 A

Nominal Çıkış Frekansı: 50 / 60 Hz

Aşırı Yük Gücü ve Süresi: 5 dakika boyunca 1.5 × nominal güç

Geçiş Süresi: ≤ 10ms

Dalga Formu: Sinüs dalgası

THDv: < 3%

Verimlilik

Maks. Verimlilik: %97.7

Maks. Şarj/Deşarj Verimliliği: %94.0

Koruma Fonksiyonları

PV Ters Polarite Koruması: Mevcut (EVET)

Aşırı Akım/Voltaj Koruması: Mevcut (EVET)

Anti-islanding (Ada Modu) Koruması: Mevcut (EVET)

AC Kısa Devre Koruması: Mevcut (EVET)

Kaçak Akım Koruması: Mevcut (EVET)

Şebeke İzleme: Mevcut (EVET)

DC Anahtarı: Mevcut (EVET)

Giriş Koruması: Mevcut (EVET)

DC Aşırı Gerilim Koruması: Tip III

AC Aşırı Gerilim Koruması: Tip III

Genel Özellikler

Boyutlar (G x Y x D): 480 × 703 × 258 mm

Ağırlık: 53 kg

Koruma Sınıfı: IP66

Çalışma Sıcaklık Aralığı: -25 ile +60°C (> 45°C'de güç düşürme)

Depolama Sıcaklık Aralığı: -25 ile +60°C

Bağıl Nem: %0 - 100

Ekran ve İletişim Arayüzü: Dokunmatik renkli ekran, RS485 / Wifi / CAN

Garanti: 5 / 10 yıl

Soğutma Yöntemi: Akıllı soğutma

Topoloji: Trafosuz

Maks. Çalışma İrtifası: 2000 m

Gürültü Seviyesi: 50 dB
