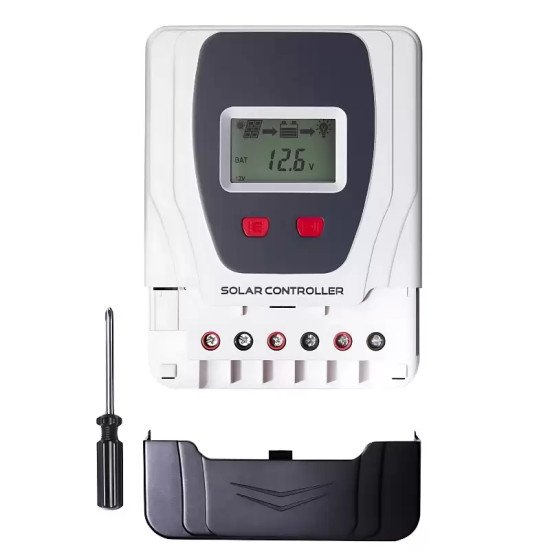

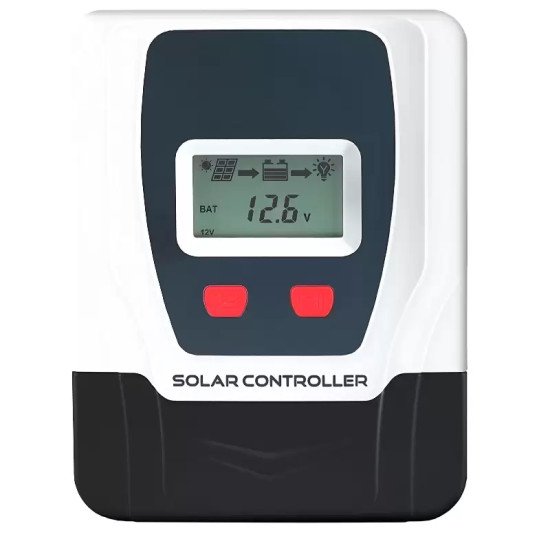

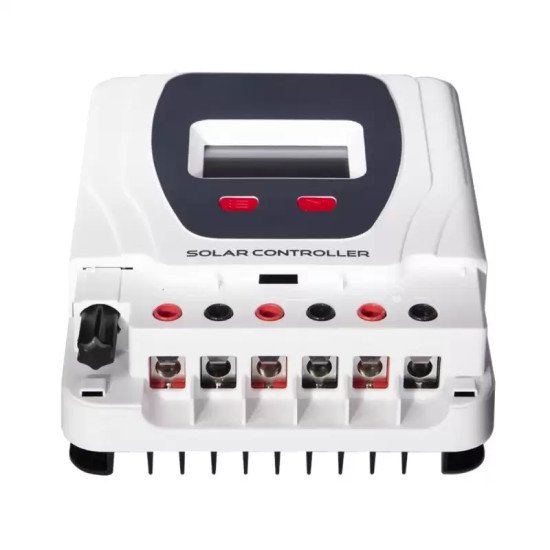

20A PWM ŞARJ KONTROL CİHAZI

Temel Kapasite ve Voltaj Bilgileri

Model: TD2207 (MPPT Serisi)

• Sistem Voltajı: 12V / 24V DC (Otomatik tanıma)

• Nominal Şarj Akımı: 20A

• Nominal Deşarj Akımı: 20A

• Akü Voltaj Aralığı: 8V – 32V

• Öz Tüketim (Kendi Harcaması): $<28mA$ (12V sistemde) / $\le 19mA$ (24V sistemde)

Güneş Paneli (PV) Giriş Detayları

• Maks. PV Açık Devre Gerilimi: 75V (Bazı versiyonlarda 100V'a kadar çıkabilir)

• MPPT Voltaj Aralığı: (Akü voltajı + 2V) ~ 65V

• Nominal Şarj Gücü (Maks. Panel Gücü):

  • 12V sistemde: 260W

  • 24V sistemde: 520W

Verimlilik ve Akü Yönetimi

• MPPT İzleme Doğruluğu: $\ge 99.5\%$

• Dönüşüm Verimliliği: Maksimum $\approx 98.5\%$

• Akü Tipi Desteği: 3 kademeli şarj modu; Kuru (Varsayılan), Jel, Sulu, LiFePO4, Li(NiCoMn)O2 ve Kullanıcı tanımlı.

• Takviye (Boost) Voltajı: 14.4V (14V...17V arasında ayarlanabilir).

• Tampon (Float) Voltajı: 13.8V (13V...15V arasında ayarlanabilir).

• Sıcaklık Kompanzasyon Katsayısı: −4mV/∘C/2V

Koruma ve Teknik Özellikler

• Koruma Fonksiyonları: Ters bağlantı, Aşırı şarj, Aşırı deşarj, Aşırı gerilim, Aşırı yük ve Kısa devreye karşı tam dijital koruma.

• Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...13.5V arasında ayarlanabilir). (Not: Tüm voltaj değerleri 12V sistem için temeldir; 24V sistem için $\times 2$ katlanır.)

• Deşarj Devresi Voltaj Düşüşü: $\le 0.12V$

• Ebat (ExBxY): 195 x 123 x 46 mm
