TEKNİK ÖZELLİKLER

Çıkış (Output) Performansı

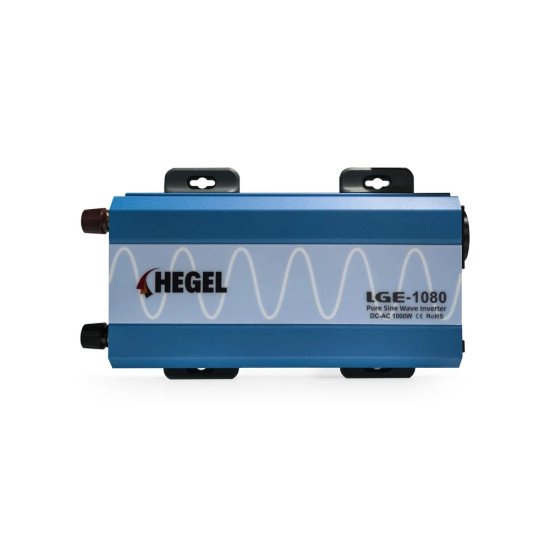

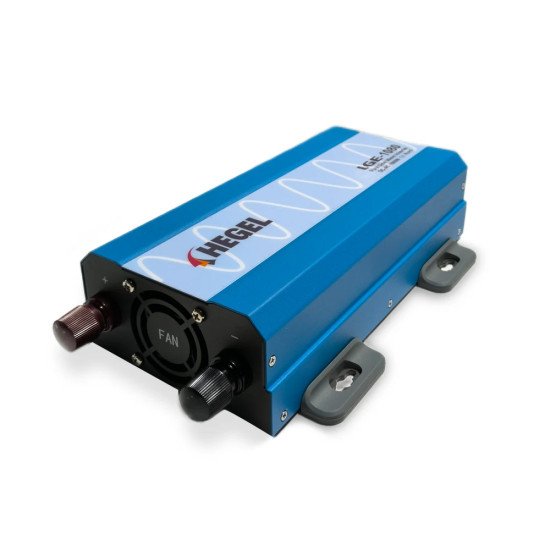

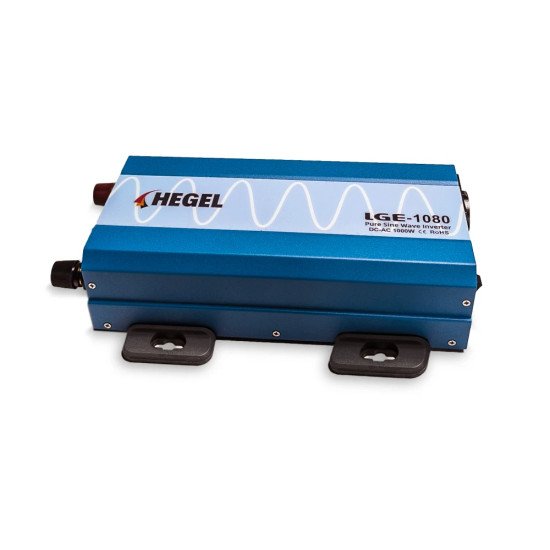

LGE-1080 modelinin nominal (tipik) güç çıkışı 1080W'tır. Cihaz, 1 dakika boyunca $1080W$ ile $1240W$ ($\%100-\%115$) arasında bir maksimum gücü destekleyebilirken, anlık dalgalanma gücü 1 saniye süreyle $3000W$'ın altında kalmaktadır.

Cihaz, 100V’tan 240V’a kadar çok geniş bir aralıkta AC gerilim çıkışı sağlayabilir (100/110/115/120/200/220/230/240VAC). Çıkış frekansı $50/60Hz\pm 0.5\%$ toleransına sahiptir. Güç kalitesi açısından, $\text{THD}<3\%$ ile Saf Sinüs Dalgası formu üretir ve AC yönetmeliği hassasiyeti ±5% düzeyindedir. LED göstergesi, giriş gerilim seviyesi, çıkış yük seviyesi ve arıza durumları hakkında kullanıcıyı bilgilendirir.

Giriş (Input) ve Verimlilik (DC)

Cihaz, 12VDC,24VDC ve 48VDC olmak üzere üç farklı DC gerilim seçeneğini destekler. Her gerilim seviyesi için farklı çalışma aralıkları mevcuttur:

• $12VDC$ için: Gerilim aralığı $10.5-16.5VDC$'dir. Yüksüz akım 0.6A çekmektedir ve %80 yükteki verimliliği %91'dir.

• $24VDC$ için: Gerilim aralığı $21.0-33.0VDC$'dir. Yüksüz akım 0.4A çekmektedir ve %80 yükteki verimliliği %92'dir.

• $48VDC$ için: Gerilim aralığı $42.0-66.0VDC$'dir. Yüksüz akım 0.25A çekmektedir ve %80 yükteki verimliliği %93'tür.

Koruma Özellikleri

LGE-1080, hem gerilim dalgalanmalarına hem de aşırı yüke karşı kapsamlı koruma sağlar:

Gerilim Koruması: Cihaz, DC girişinde hem düşük hem de aşırı gerilime karşı koruma sağlar ve otomatik kurtarma (yeniden çalışma) seviyelerine sahiptir. Örneğin, 12VDC sistemde $10.0VDC\pm 0.3VDC$'de kapanır ve $12.5VDC\pm 0.3VDC$'de kurtarma yapar. Aşırı gerilimde ise $16.5VDC\pm 1.0VDC$'de koruma tetiklenir ve $15.0VDC\pm 0.5VDC$'de kurtarma gerçekleştirilir. Diğer gerilim seviyeleri (24VDC ve 48VDC) için de benzer koruma seviyeleri mevcuttur.

Yük ve Kısa Devre Koruması: Çıkış aşırı yüke (nominal gücün $\ge \%115$'i veya $>1080W$) maruz kaldığında, cihaz 1 dakika sonra otomatik olarak kapanır ve kurtarma için otomatik yeniden başlatma mekanizmasını kullanır. Çıkış kısa devresi durumunda, cihaz 3 saniyelik bir kapatma kilidi uygular ve ardından kurtarma için yeniden başlatma denemesi yapar.

Diğer Korumalar: Aşırı sıcaklık koruması $85^{\circ }\text{C}\pm 5^{\circ }\text{C}$ sıcaklıkta devreye girer. DC girişindeki ters polarite hatalarına karşı ise dahili sigorta ile koruma sağlanmıştır.

Güvenlik ve EMC (Elektromanyetik Uyumluluk)

Cihaz, uluslararası standartlara uygun bir güvenlik ve EMC performansına sahiptir.

Dayanım Gerilimi:

• Batarya Girişi / $\text{AC}$ Çıkışı: 3.0KVAC

• $\text{AC}$ Çıkışı / Şase ($\text{FG}$): 1.5KVAC

İzolasyon Direnci: İzolasyon direnci, 500VDC test geriliminde, 25∘C sıcaklıkta ve %70RH nem koşullarında $100\text{M}$ ohm değerini aşmaktadır. Bu değerler Batarya Girişi / AC Çıkışı, Batarya Girişi / Şase ve AC Çıkışı / Şase arasındaki izolasyon için geçerlidir.

$\text{EMC}$ Uyumlulukları:

• $\text{EMC}$ Emisyonu: FCC class A, E-Mark EACTPTC 020 EN55032 class A, 72/245/ CEE, 95/54/CE standartlarıyla uyumludur.

• $\text{EMC}$ Bağışıklığı: EAC TPTC 020 EN61000-4-2, 3, 4, 5, 6, 8, 11 standartlarıyla uyumludur.

Çevre Yönetimi

Çalışma Koşulları:

• Çalışma Sıcaklığı: Cihaz, çok geniş bir aralık olan $-30^{\circ }\text{C}$ ile $60^{\circ }\text{C}$ arasında güvenle çalışabilir.

• Çalışma Nemi: Nem aralığı $\%20-\%90\text{RH}$ (Bağıl Nem)'dir.

Depolama Koşulları: Depolama sıcaklığı aralığı $-30^{\circ }\text{C}$ ile $+70^{\circ }\text{C}$ (22∘F ile 158∘F) arasındadır. Depolama nemi $\%10-\%95$ bağıl nem aralığında olmalı ve yoğuşmasız olmalıdır.

Diğer Fiziksel Özellikler

• Boyut: Cihazın boyutları $312\times 185\times 73\text{mm}$ olarak belirtilmiştir.

• Paketleme Ağırlığı: Paketleme ile birlikte yaklaşık ağırlık $\approx 2.3\text{KG}$ (Kilogram)'dır.
