Teknik Özellikleri
PX1200 modelinin DC giriş özellikleri aşağıdaki gibidir:

• $\text{DCV}$ (Nominal Gerilim): 12V

• Gerilim Aralığı: $10-15VDC$

• Yüksüz Akım: $\le 1A$

• Verimlilik (Dönüştürücü): $\ge 90\%$

• Sigorta: $50A\times 4$

• $\text{DC}$ Kablolama: $\text{BVR}16\times 1$

Çıkış (Output) Detayları

Cihazın AC çıkış ve genel çıkış performansı şöyledir:

• $\text{ACV}$ (Çıkış Gerilimi): 220/230/240VAC

• Nominal Güç: 1200W

• Tepe Güç (Maksimum): 2400W

• USB Çıkışı: 5V,2.1A

• Dalga Formu: Sinüs Dalgası ($\text{THD}<3\%$)

• Frekans: $50/60Hz\pm 0.5Hz$

• $\text{ACV}$ Düzenleme Oranı: ±5%

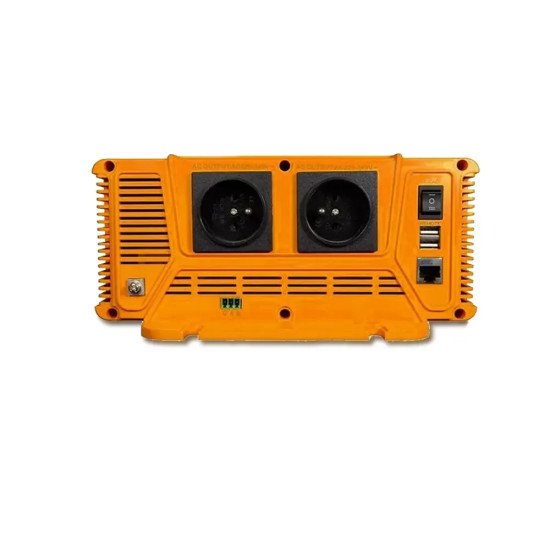

• Çıkış Soketi Tipleri: A, B, C, D, E, F, G, H, I, J, K, L, M, N, GFCI

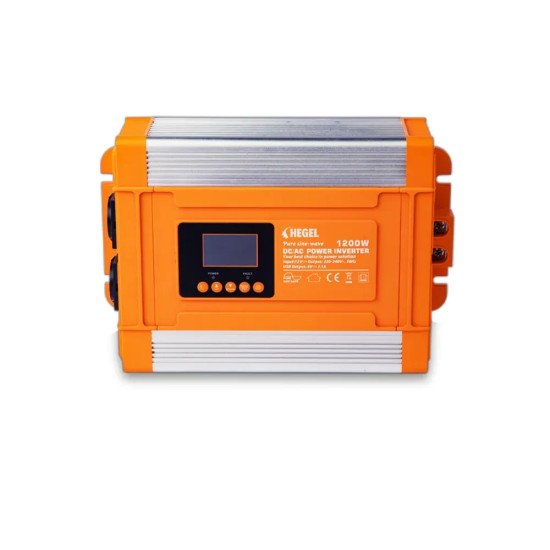

• $\text{LED}$ Gösterge: Yeşil ışık güç göstergesini, kırmızı ışık ise koruma durumu ve arızayı belirtir.

• Uzak Komanda İşlevi: Varsayılan

• $\text{RS485}$: Opsiyonel

Kontrol ve Koruma Özellikleri

Cihazın izleme ve koruma mekanizmaları:

• $\text{LCD}$ Ekran: DC giriş voltajı, AC çıkış voltajı, AC çıkış gücü, pil şarjı, yük oranı, arayüz kodu ve arıza kodunu gösterir.

• Giriş Düşük Voltaj Alarmı: $11\pm 0.5VDC$ aralığında tetiklenir, $10.5-11.5V$ arasında ayarlanabilir.

• Giriş Düşük Voltaj Koruması: $10.5\pm 0.5VDC$ aralığında tetiklenir, $10-11V$ arasında ayarlanabilir.

  Koruma Özellikleri

  PX1200, gerilim dalgalanmalarına, aşırı yüke ve kısa devrelere karşı kapsamlı bir koruma sistemine sahiptir:

  • Giriş Düşük Voltaj Koruması Geri Kazanımı: $12\pm 0.5VDC$ aralığında tetiklenir ve $11.5-12.5V$ arasında ayarlanabilir.

  • Giriş Aşırı Voltaj Koruması: $15.3\pm 0.5VDC$'de koruma devreye girer ve $15.2-16V$ arasında ayarlanabilir.

  • Giriş Aşırı Voltaj Koruması Geri Kazanımı: $14.7\pm 0.5VDC$'de normale döner ve $14.5-15V$ arasında ayarlanabilir.

  • Aşırı Yük/Kısa Devre Koruması: Koruma sonrası varsayılan olarak kilitleme veya koruma sonrası yeniden başlatma seçenekleri mevcuttur.

  • Aşırı Sıcaklık Koruması: Çıkışı kapatır ve sıcaklık güvenli seviyeye düştükten sonra otomatik olarak yeniden başlatır.

  • Giriş Ters Koruma: Tam bir koruma sağlar.

  • Yumuşak Başlatma (Soft Start): Cihaz, $2-6$ saniye süren yumuşak başlatma özelliğine sahiptir.

  • Toprak Koruma (Ground Protection): Toprak koruma özelliği mevcuttur.

  Çevre Koşulları

  • Çalışma Sıcaklığı: Cihaz, −20∘C ile 50∘C arasında çalışabilir.

  • Çalışma Nemi: $\%20-\%90\text{RH}$ (Bağıl Nem) aralığında çalışır ve yoğuşmasız olmalıdır.

  • Saklama Sıcaklığı ve Nemi: Saklama sıcaklığı −30∘C ile 70∘C arasında, nem ise $\%10-\%95\text{RH}$ aralığında olmalıdır.

  Güvenlik ve EMC (Elektromanyetik Uyumluluk)

  Cihaz, yüksek güvenlik ve uyumluluk standartlarına sahiptir:

  • Güvenlik Standartları: UL458 standardına uygundur (Sadece GFCI yuvası için geçerlidir).

  • İzolasyon Direnci: Giriş/Çıkış (I/P-O/P) arasında 10000ohms/500VDC izolasyon direncine sahiptir.

  • $\text{EMI}$ İletim ve Radyasyon: EN 55032:2015 standardına uygundur.

  • $\text{EMS}$ Bağışıklığı: EN 55024:2010+A1:2015 standardına uygundur.

  • $\text{LVD}$ (Düşük Voltaj Direktifi): EN 62368-1:2014+A11:2017 standardına uygundur.

  Diğer Fiziksel Özellikler

  • Boyut: Cihazın fiziksel boyutları 36.2×24.5×11.3cm'dir.

  • Ambalaj: Bir kutuda 2 adet cihaz bulunur. Kutu ağırlığı 10.3KG'dır ve kutu boyutları 41×38×38CM'dir.

  • Uzaktan Kumanda: Uzaktan kumanda özelliği opsiyoneldir.

  • Soğutma Fanı: Fan, yüke veya sıcaklığa bağlı olarak kontrol edilir (isteğe bağlı bir fonksiyondur).

  • Uygulama Alanları: Cihaz; Ev ve ofis aletleri, elektrikli el aletleri ve taşınabilir ekipmanlar, araç ve güneş enerjisi sistemleri gibi çeşitli alanlarda kullanılabilir.
