- Stok: Stokta Var
- Model: TD2310TUW

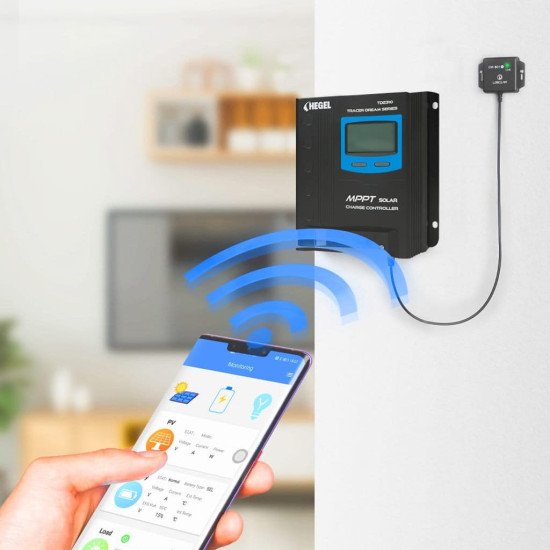

Tracer Dream 100V Serisi MPPT HEGEL Solar Şarj Kontrol Cihazı
Tracer Dream 100V TU Serisi, MPPT teknolojisini kullanır. Maks. 100V güneş
girişi, 12V / 24V otomatik çalışma sağlar. Ayrıca 32 bit CPU ile çalışır, bu
nedenle kararlılık ve hız garanti edilebilir. Senkron doğrultucu teknolojisine
dayalı olarak, devrenin transfer verimliliği% 98,5'e ve Pmax izleme doğruluğu%
99,5'e kadar çıkar. Böylece MPPT'miz, güneş ışığı hızla değiştiğinde bile en
kısa sürede (10 ~ 20sn) doğru Pmax değerini izleyebilir. Kötü hava koşullarını
veya zayıf güneş ışığını mükemmel bir şekilde takip eder.
Görünüm
Altın Oran Asimetrik Tasarım
Denetleyici asimetrik tasarıma sahiptir ve LCD ekran uyumlu bir orantı ve
güzel bir görünümle orta bölümde yer alır. Dekoratif görünümü ile evinizde ya
da karavanda güzel bir aksesuar gibi durur.
USB bağlantı
Cep Telefonlarını Maksimum 1A şarj akımını ile hızlı bir şekilde şarj eder.
Ana kontrol çipi
ARM mimarisi, yüksek kaliteli 32 bit ana kontrol çipi, şarj verimliliğini
kapsamlı bir şekilde artırır.
Sisteminizi daha kararlı ve verimli hale getiren, ana kontrol çipi
Stmicroelectronics'i benimser ve diğer bileşenler MPPT Solar Şarj Kontrol
Cihazının kararlılığını ve daha uzun ömür sağlamak için Samsung ve Fenghua
Hi-tech bileşenlerini kullanır.
Yeni nesil Ana kart, cihazın üst seviyede verimle kayıpsız çalışmasını
sağlar
Verimlilik
Yüksek İzleme Doğruluğu
Yüksek Dönüşüm Verimliliği
TD serisi MPPT Solar Şarj Kontrol Cihazları, izleme verimliliğini ve hızını
artırmak ve öz tüketim enerjisini azaltmak için en son MPPT algoritmasını
kullanır. PWM kontrol cihazlarına göre % 30 daha verimli çalışır.
Isı dağılımı
Ayırt edici ısı dağıtım karakteri
TD100V serisi ısı yayma sistemi için yepyeni bir yükseltme tasarımına
sahiptir ve arka MOS tüpleri eşit olarak dağıtılmıştır
Şık ve sade bir görünüm sağlarken, ısı dağılımı daha da iyileştirilmiştir.
Koruma
Güç Sınırlı Koruma
Solar şarjın gücü, Şarj Kontrol Cihazının nominal gücünü aştığında, HEGEL
kontrol cihazı giriş gücünü sınırlar ve kontrolöre zarar vermeden kontrolörün
nominal gücünde çalışır.
HEGEL MPPT Şarj Kontrol Cihazları kurulu olduğu sistemde, güneş panelinin
gücü, denetleyicinin nominal gücünden fazla olabilir. Ancak 2 katını geçemez.
Uygulama
Lityum Aküyü destekler
Özellikle Lityum Akülü sistemleri, RVS, iletişim baz istasyonları vb.
Birçok farklı alanda kullanılabilir
Hızlı takip etme
Düşük Güneşlenme de çalışma
Hızlı İzleme
Düşük ışık koşullarında, BETATEK Solar Şarj Kontrol Cihazı MPPT'yi hızlı
bir şekilde takip edebilir.
Gün içerisinde ışık değişimleri olması durumunda, zamanında ve doğru bir
şekilde takip yapabilmektedir.
Düşük parazit genliği ile hızlı yanıt arasında iyi bir denge sağlayabilir
ve ayrıca birden fazla pik olması durumunda MPPT'yi tanımlayabilir.
MODEL | TD2310TU |
Sistem Voltajı | 12V/24V DC otomatik |
Çalışma voltaj aralığı | 8~32V |
Maks. PV açık devre voltajı | 100V（Min.working
temperature）95V（25℃） |
MPPT voltaj aralığı | Akü Voltajı +2V~75V |
Deşarj devresi voltaj düşüşü | ≤0.25V |
Öz tüketim | <23mA |
Anma şarj akımı | 30A |
Anma deşarj akımı | 30A |
Maks. PV giriş gücü | 390W/12V |
| 780W/24V |
Topraklama | Ortak Pozitif |
Akü Türü | VRLA (Varsayılan) / Jel / Sulu / Lityum |
LVD ※ * | 11.0V ADJ 9V...12V ; x2/24V ; x4/48V |
LVR ※ * | 12.6V ADJ 11V...13.5V ；x2/24V ; x4/48V |
Tampon Şarj Gerilimi ※ * | 13.8V ADJ 13V... 15V ; x2/24V ; M/48V |
Boost Voltajı ※ * | 14.4V ADJ 13V...17V ；x2/24 ; x4/48V |
| Akü voltajı 12.6v'den az ise otomatik besleme 2 saat |
Akü Aşırı Gerilim Koruması | 16.5V ; x2/24V ; x4/48V |
USB Çıkışı | 5VDC/1A 1个 |
Sıcaklık Tüketimi # | For 12Vsystem:-24mV /°C ;x2/24V ; x4/48V |
RS485 arayüzü | Opsiyonel |
Bağıl nem | ≤95%, N.C. |
Çalışma sıcaklığı | -20°C~+50°C aralığında Cihaz sürekli tam yükte çalışabilir |
LCD sıcaklık aralığı | -20°C~+70°C |
Su geçirmezlik sınıfı | IP32 |
Montaj deliği ölçüsü | Φ5mm |
Terminaller | 16mm²/6AWG |
Ağırlık | 1.2Kg |
Genel boyut (mm) | 195*183*54mm |
