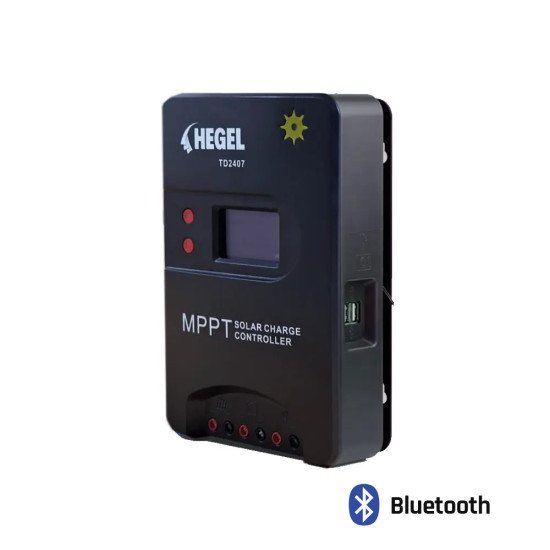

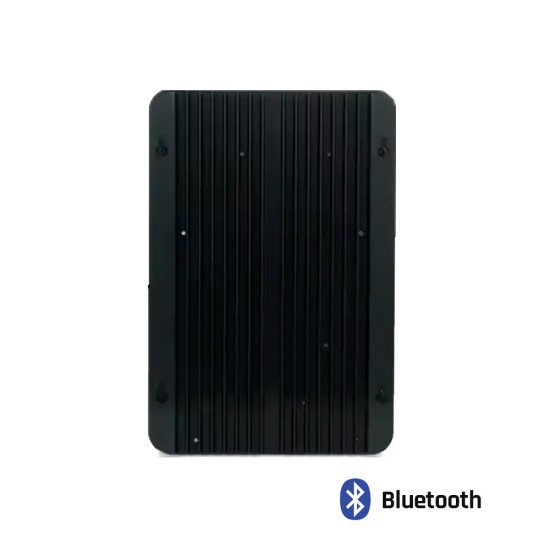

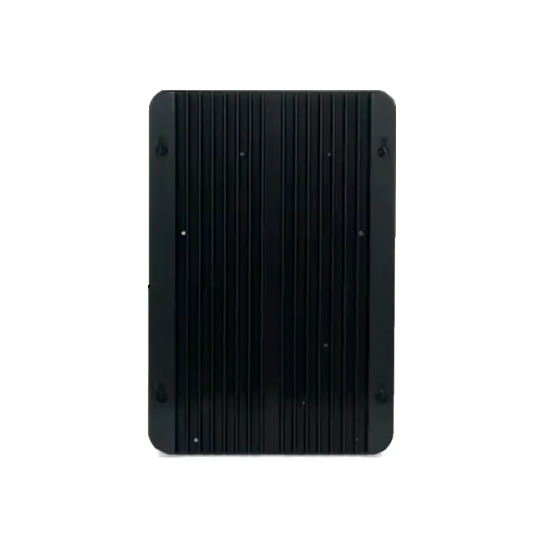

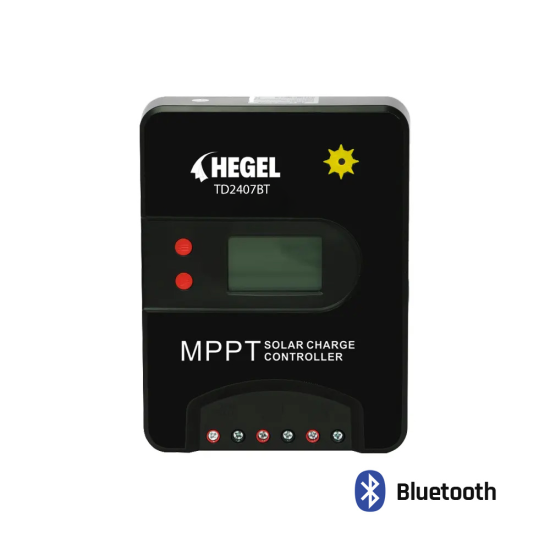

40A BLUETOOTH'LU MPPT ŞARJ KONTROL CİHAZI

40 Amper akım kapasitesine sahip, Gelişmiş MPPT (Maksimum Güç Noktası Takibi) teknolojisini ve Bluetooth bağlantısını birleştiren bu cihazlar, daha büyük ölçekli güneş enerjisi sistemlerinin verimliliğini ve yönetimini sağlamak üzere tasarlanmıştır.

Teknik Özellikleri

Temel Sistem Bilgileri

• Model: TD2407BT (Bluetooth özellikli)

• Sistem Nominal Gerilimi: 12/24V DC Otomatik algılama

• Nominal Şarj Akımı: $40$A

• Nominal Deşarj Akımı: $40$A

Güneş Paneli (PV) Giriş Parametreleri

• Maks. PV Açık Devre Gerilimi: $100$V

• MPPT Voltaj Aralığı: $(\text{Aku¨ Voltajı}+2\text{V})\sim 65\text{V}$

• Nominal Şarj Gücü:

  • 12V sistemde: $520$W

  • 24V sistemde: $1040$W

Akü Yönetimi ve Voltaj Ayarları

• Akü Voltaj Aralığı: 8V $\sim 32$V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı seçenekleri mevcuttur.

Şarj Voltajları (Ayarlanabilir)

• Tampon Voltaj (Float): 13.8V (Ayarlanabilir Aralık: 13V $\sim 15$V; 24V için ×2)

• Takviye Voltajı (Boost): 14.4V (Ayarlanabilir Aralık: 14V $\sim 17$V; 24V için ×2)

Düşük Voltaj Koruma (LVD)

• Düşük Voltaj Kesme (LVD): 11.0V (Ayarlanabilir Aralık: 9V $\sim 12$V; 24V için ×2)

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (Ayarlanabilir Aralık: 11V $\sim 13.5$V; 24V için ×2)

Diğer Teknik Detaylar

• Bluetooth İşlevi: VAR (Uzaktan izleme ve ayar yapma imkanı sağlar.)

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: $\le 28\text{mA}$

  • 24V sistemde: $\le 19\text{mA}$

• Deşarj Devresi Voltaj Düşüşü: $\le 0.12\text{V}$

• Sıcaklık Kompanzasyon Katsayısı: $-4\text{mv}/\circ C/2\text{V}$
