ŞARJ KONTROL CİHAZLARI - MPPT

 Şarj kontrol cihazlarının en verimli türü olan MPPT (Maximum Power Point Tracking) cihazları, güneş enerjisi sistemlerinin kalbi olarak kabul edilir. Bu cihazların temel işlevi, güneş panellerinden elde edilen enerjiyi sürekli optimize ederek akülere en verimli şekilde aktarmaktır.

Teknik Özellikleri

Temel Sistem Bilgileri

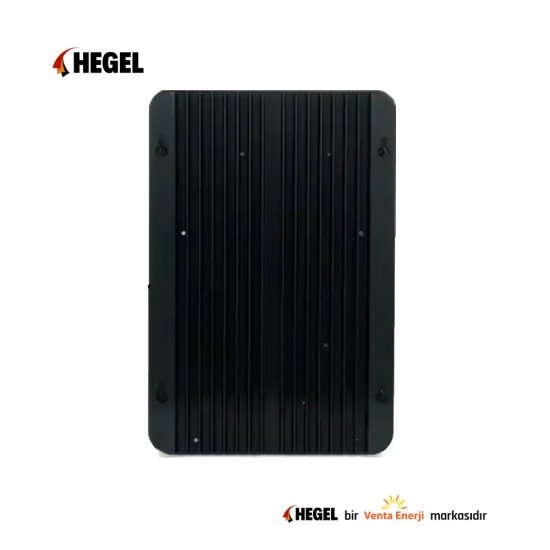

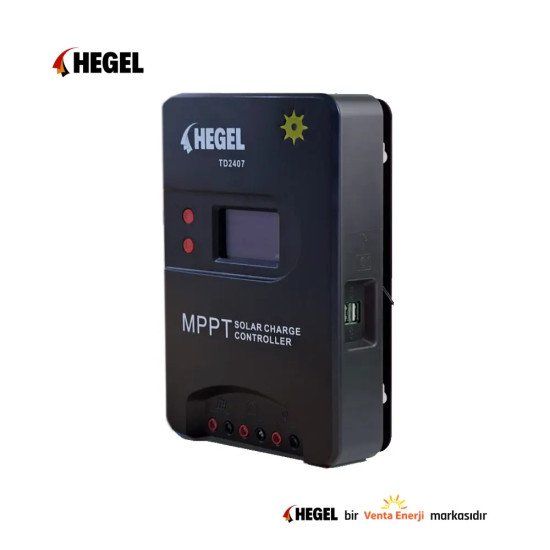

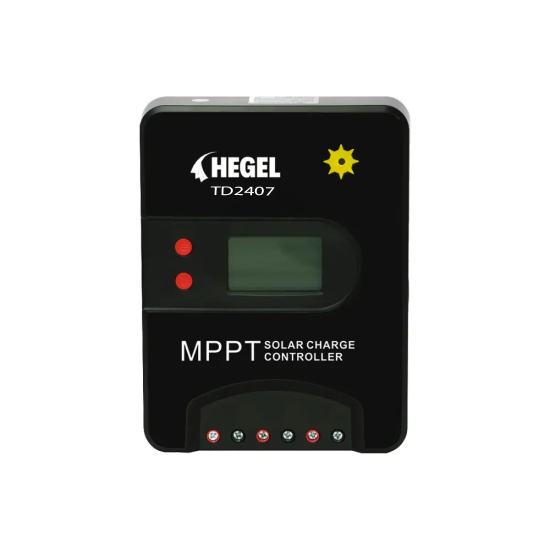

• Model: TD2407

• Sistem Nominal Gerilimi: $12/24$V DC Otomatik algılama

• Nominal Şarj Akımı: $40$A

• Nominal Deşarj Akımı: $40$A




Güneş Paneli (PV) Giriş Parametreleri

• Maks. PV Açık Devre Gerilimi: $100$V

• MPPT Voltaj Aralığı: $(\text{Aku¨ Voltajı}+2\text{V})\sim 65\text{V}$

• Nominal Şarj Gücü:

  • 12V sistemde: $520$W

  • 24V sistemde: $1040$W

Akü Yönetimi ve Voltaj Ayarları

• Akü Voltaj Aralığı: 8V $\sim 32$V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı seçeneklerini destekler.

Şarj Voltajları (Ayarlanabilir)

• Tampon Voltaj (Float): 13.8V (Ayarlanabilir Aralık: 13V $\sim 15$V; 24V için ×2)

• Takviye Voltajı (Boost): 14.4V (Ayarlanabilir Aralık: 14V $\sim 17$V; 24V için ×2)

Düşük Voltaj Koruma (LVD)

• Düşük Voltaj Kesme (LVD): 11.0V (Ayarlanabilir Aralık: 9V $\sim 12$V; 24V için ×2)

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (Ayarlanabilir Aralık: 11V $\sim 13.5$V; 24V için ×2)

Diğer Teknik Detaylar

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: $\le 28\text{mA}$

  • 24V sistemde: $\le 19\text{mA}$

• Deşarj Devresi Voltaj Düşüşü: $\le 0.12\text{V}$

• Sıcaklık Kompanzasyon Katsayısı: $-4\text{mv}/\circ C/2\text{V}$
